為什么要講ADC，主要有2個原因：第一個原因是選擇困惑，經常ADC有疑問，不知道該用MCU內置的ADC，還是單獨的ADC。第二個原因是ADC是我們在開發時用到最多的外設功能之一了，因為世界是模擬的，越來越多的項目需要測量模擬信號，根據這些信號再去分析、計算等操作。所以如果選一個外設來講的話，那一定是ADC。

既然是芯片引腳解讀系列，就來看看MCU內部集成ADC的情況，還是以ST的MCU為例，像STM32F412中集成的是1個16通道的12位，2.4MSPS ADC，也有一些是集成2個，3個ADC的，STM32H750上就集成了3個16位，3.6MSPS 速率的ADC，一般來說，集成的ADC的性能強弱和本身MCU性能有很大關系。

MCU內置的ADC引腳大多是和GPIO口復用的，16通道就是要有16個模擬輸入信號引腳。除了輸入引腳之外，還有專門的ADC電源和地，也是我們之前講過的VDDA和VSSA，VDDA可以通過隔離器件接到VDD，也可以單獨使用基準電源芯片供電，這個根據ADC轉換要求選擇，一般都是接到VDD。

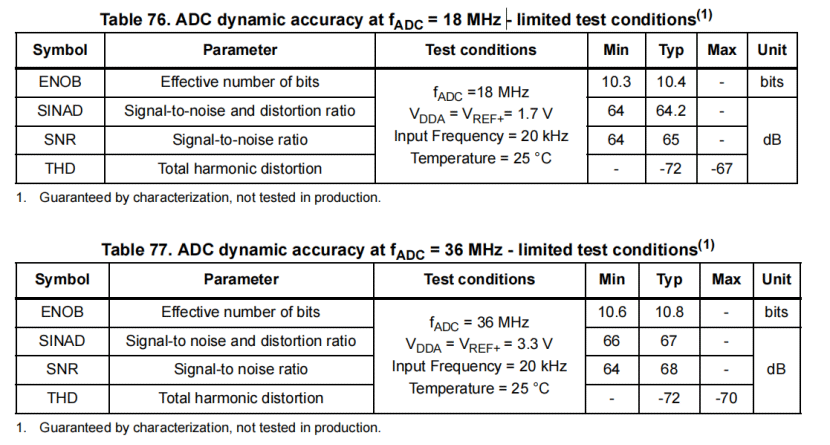

在使用內置ADC的時候，我們要注意datasheet中相關的內容，比如下面這個表里的表示ADC動態性能參數，ENOB代表的是有效位數，SIAND信號與噪聲失真比。

下面，就從性能、設計難度、成本幾個維度給大家分析下片內ADC和獨立ADC之間的區別。

先說性能，說實在的，內置ADC的性能提升從一些方面來說，是被框死的。ADC是模擬外設，而MCU主要是數字半導體而且速度很重要，MCU使用的混合信號技術很難為了提高模擬功能而去犧牲數字速度。另外，ADC需要內部參考電壓，去和模擬輸入信號的電壓電平做對比，這個參考電壓要么來自MCU電源VDD，要么從一個專用的引腳引入。

ADC輸出精度很大程度上取決于穩定的參考電壓，因此需要在MCU內部把這個參考電源和數字邏輯分開隔離，以最大限度地減少噪聲干擾。雖然外部專用參考電壓引腳可以提供更好的隔離，但仍然會受到通過MCU切換的高速數字信號的一些小干擾，這對測量小電壓時非常重要，很可能會因為參考電壓噪聲，而丟失信號。

是不是可以使用更高的參考電壓來最大限度地減少噪聲的影響，當然可以，但要在測量低電壓時保持相同的精度，就勢必要提高分辨率，位數。這會增加芯片上 ADC 的面積，并增加 ADC在生產中的測試時間，MCU的成本無疑會增加很多。所以，內置ADC的性能提升從很多方面是被限制的。

再來看看獨立的ADC性能有多強，模擬大廠ADI的高速的ADC最多的位數可以達到32位，采樣速率最快可以達到10GSPS。10Gsps對比MCU幾M的速率，大家想想，也就是飛機和蝸牛的速度吧。

當然，性能高并不代表一定合適。所以還需要多考慮。將ADC和MCU集成就意味著省了一顆芯片的面積，占用電路板的空間更小。而從價格上來看，帶有集成 ADC 的 MCU 的價格肯定是低于 MCU 和獨立 ADC 的組合價格，性能高的ADC芯片價格可比MCU要美麗多了。

什么情況下，我們?nèi)ミx擇MCU內置的ADC呢，主要看內置ADC的精度、輸入通道數和速度等參數是否滿足我們的設計要求。如果滿足設計要求，比如簡單的低分辨率的，就可以直接使用內置ADC，這樣既降低了硬件成本，又降低了設計復雜度。

那不滿足的時候，比如一些精密的應用場合，我們就要去選擇獨立的ADC芯片，選擇的標準基本和內置ADC的選擇標準一樣，只不過外加獨立ADC的時候，還需要考慮與單片機的數字接口，常用的有IIC、SPI、并口等接口。

現在MCU的性能提升，各種外設的性能也是水漲船高，很多應用，集成的ADC也都能夠勝任了。
